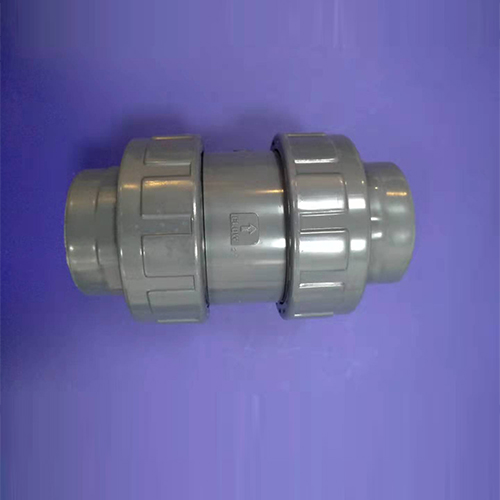

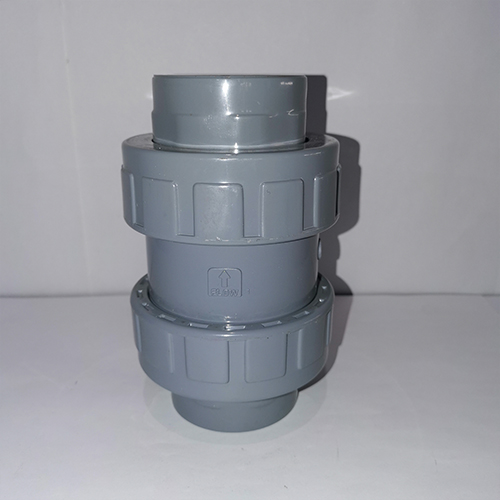

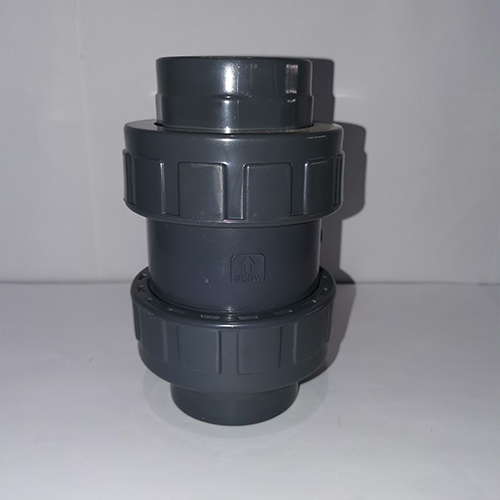

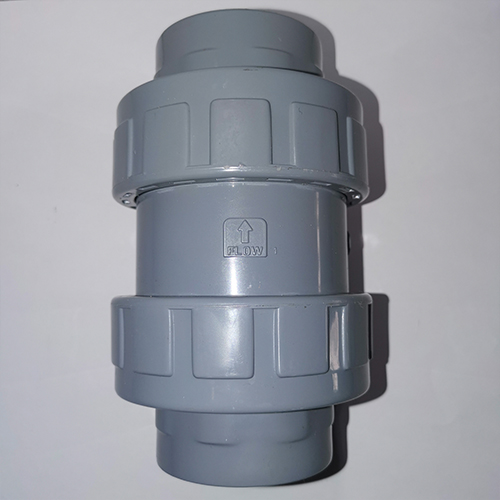

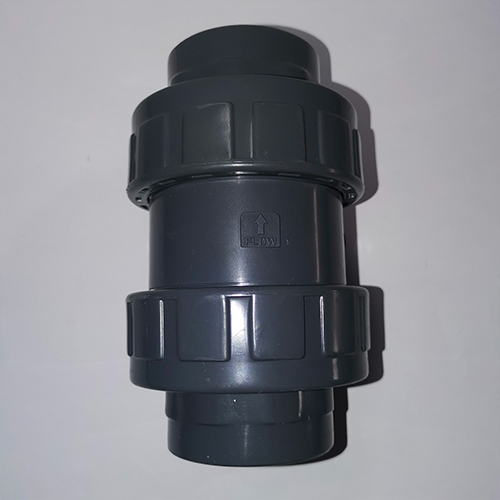

双由令球型止回阀
双由令球型止回阀 产品介绍 型号 本体材质 垫座材质 O环 VP-440 CPVC,UPVC,PP EPDM,FPM,NBR EPDM,FPM * 尺寸：1/2 ~ 2 * 接口：牙口或平口 * 双边由令设计，当前段或後段设备管路须维修时，可直接卸...
产品介绍
* 尺寸：1/2" ~ 2" * 接口：牙口或平口 * 双边由令设计，当前段或後段设备管路须维修时，可直接卸下由令分解相关管路或设备来维修,不须切断管路 * 本产品的设计可用於水平及垂直安装。 * 耐腐蚀球体设计，密闭性佳。 * 在抽水马达配合方面止逆流效果佳。 * 最低启动压力为 5 PSI。 * 装配时，请依照产品指示箭头方向，不可逆向使用。
|
材质 | PVC | CPVC | PP | PVDF | ||||||||
温度 尺寸 | 30 120 | 30 120 | 140 | 175 | 195 | -5 85 | 140 | 175 | 140 | 175 | 195 | 210 |
1/2" ~ 2" | 150 | 150 | 120 | 85 | 55 | 150 | 85 | 60 | 150 | 120 | 110 | 85 |

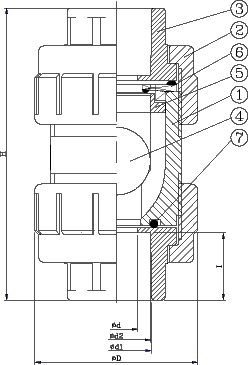

SIZE Nom. | 15mm 1/2" | 20mm 3/4" | 25mm 1" | 40mm 1-1/2" | 50mm 2" | |
thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 |
BSPT | 14 | 14 | 11 | 11 | 11 | |
JIS | d1 | 21.70 | 25.70 | 31.67 | 47.54 | 59.44 |
d2 | 22.30 | 26.30 | 32.33 | 48.46 | 60.56 | |
I | 22.20 | 25.40 | 28.60 | 34.90 | 38.10 | |
ANSI | d1 | 21.23 | 26.57 | 33.27 | 48.11 | 60.17 |
d2 | 21.54 | 26.87 | 33.65 | 48.56 | 60.63 | |
I | 22.22 | 25.40 | 28.58 | 34.93 | 38.10 | |
DIN | d1 | 20.10 | 25.10 | 32.10 | 50.10 | 63.10 |
d2 | 20.30 | 25.30 | 32.30 | 50.30 | 63.30 | |
I | 16 | 19 | 22 | 31 | 38 | |
d | 16 | 20 | 25 | 40 | 50 | |
D | 50 | 62 | 72 | 97 | 107 | |
L | 89.30 | 111.50 | 129.30 | 167.60 | 191.40 | |
